Фильтры: LP, HP, полосовой и Notch

Зачем это

Яркая пила на аккорде Dm7: резкая, как на дешёвом синтезаторе. Опустим ручку Freq фильтра: сначала до 200 Гц, потом до 2 кГц, потом до 8 кГц. Один и тот же звук проходит путь от «за стеной» до «в комнате».

Первые 12 секунд слышны только низы, будто музыка играет за закрытой дверью. Следующие 12 секунд яркость вернулась наполовину: тёплый, мягкий звук. Последние восемь секунд почти открытый звук. Это один и тот же осциллятор, меняется только фильтр.

Правила урока

Нотация: средняя до — C3 (около 262 Гц), ля первой октавы A3 — 440 Гц. Все примеры — аккорд Dm7 (D2, A2, D3, F3, C4) на 70 BPM. Работайте в сете 05-filters-start.als: Drift с пилой на аккорде Dm7.

Теория простыми словами

Фильтр (filter) убирает часть частот из звука. Есть четыре основных типа:

Cutoff, Resonance, Slope

• Cutoff (частота среза, в Drift она подписана Freq) — граница, с которой начинается срезание. Для LP всё, что выше, слабеет.
• Resonance (резонанс, Res) — подъём на самой границе. При малых значениях почти не слышен, при больших появляется «свист». На ручке Drift резонанс показан числом от 0 до 1.
• Slope (крутизна) — насколько резко срезается всё, что выше границы. 12 дБ на октаву — мягкий спад, 24 дБ на октаву — крутой. Каждая следующая октава выше среза слабеет ещё на 12 или 24 дБ.

Где в Live

Секция Filter в Drift: ручка Freq (LP, от низких до 20 kHz), ручка Res, переключатель Type I и II (мягкий 12 дБ/окт и крутой 24 дБ/окт), ручка HP (фильтр верхних частот, стоит по умолчанию на 10 Гц), поле Key (следование за высотой ноты) и блок Freq Mod (какие источники двигают Freq).

Увеличить

1. 1Freq
2. 2Res
3. 3Type I/II
4. 4HP
5. 5Key
6. 6Freq Mod

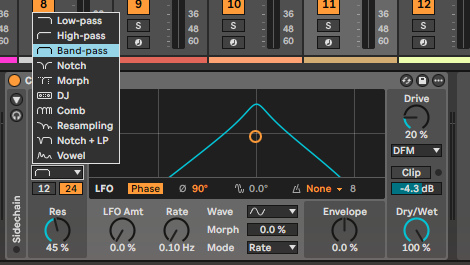

В фильтре Drift нет полосового режима и Notch. Для них в Live есть Auto Filter (раздел Audio Effects): тип выбирается в меню слева над графиком (Low-pass, High-pass, Band-pass, Notch, Morph, DJ, Comb, Resampling, Notch+LP, Vowel). Подробно про него — в уроке 5.4.4.

Увеличить

1. 1Меню типов фильтра

Делаем вместе

Практика 1. Три положения Freq

Сравнивайте при одной громкости: при открытом фильтре звук получается громче просто потому, что в нём больше энергии. Эталон — файл выше.

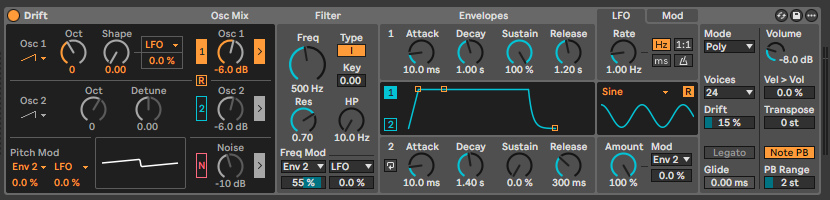

Практика 2. Resonance: 0, 0,30, 0,70

Чтобы резонанс был слышен, фильтр должен двигаться. Для этого подключим огибающую 2:

На каждую ноту фильтр открывается и закрывается. При Res 0 — ровное «вау». При 0,30 появляется заострённый пик, при 0,70 — «свист» на каждой ноте.

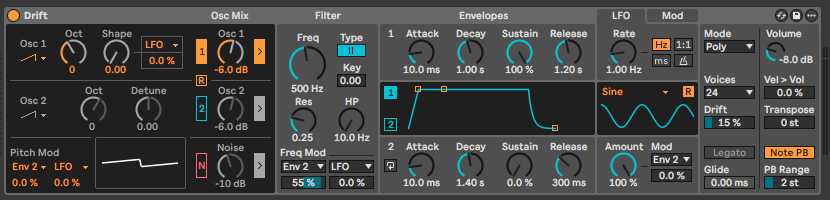

Практика 3. Крутизна: Type I и Type II

Те же щипки при Res 0,25 и Type I, затем II. Тип II режет верх решительнее: «стена» плотнее.

Увеличить

1. 1Type II

Практика 4. HP: освободить низ

Пэд и дрон D1. Если пэд с широким низом, он «съедает» дрон. Поставьте HP на 150 Hz: пэд теряет нижние ноты, дрон слышен чище.

Практика 5. Полосовой и Notch в Auto Filter

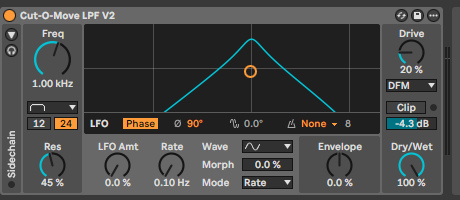

Увеличить

1. 1Тип Band-pass
2. 2Freq
3. 3Res

В заголовке устройства на кадре осталось имя пресета, с которого начали (Cut-O-Move LPF V2): на звук влияет только выбранный тип Band-pass и значения Freq и Res.

Теплый пэд: итог

Соберите «тёплый пэд»: LP на 1,8 kHz, тип I, Osc 2 с расстройкой 0,07, Attack 1,2 s, Release 2 s.

Контрольная точка. Тест на слух

Прослушайте четыре фильтра и определите тип в квизе ниже: LP, HP, полосовой, Notch. Порог — 70 %: три ответа из четырёх.

Рабочие диапазоны

Порядок настройки: тип, Freq, Slope, Resonance. Drive и Key tracking оставьте на следующий урок: у фильтра Drift нет ручки Drive (она есть у Auto Filter), а Key мы разберём в уроке 5.2.2.

Ошибки новичков

Самопроверка

• Вы объясняете LP, HP, BP и Notch образами.
• Вы настроили Freq и Res для тёплого пэда.
• Вы услышали разницу между Type I и Type II.
• Тест на слух не ниже 70 %.

Слушание

Итог

• Фильтр убирает частоты: LP — верх, HP — низ, BP — всё, кроме полосы, Notch — вырез.
• Freq — граница, Res — подъём на границе, Slope — крутизна (12 или 24 дБ на октаву).
• В Drift есть LP (с выбором крутизны) и HP; BP и Notch — в Auto Filter.
• Тёплый пэд: LP 1–2,5 kHz, Res 0–0,2.
