Как устроена студия: путь звука и путь MIDI

Зачем это

Нажмите клавишу MIDI-клавиатуры, и в мониторах зазвучит мягкий пэд. К этому звуку мы придём в конце уровня, а сейчас важен вопрос: где он родился?

Клавиша MIDI-клавиатуры звука не издаёт. Пэд звучит не из клавиатуры и не из компьютера как таковых, а в программе Live, где живёт инструмент, а к мониторам он доходит через Volt 2. Три разных прибора, и каждый делает свою работу.

Если вы поймёте эту цепочку сейчас, дальше она сэкономит вам часы. Когда звука нет, вы будете знать, в каком из четырёх мест искать: клавиша, компьютер, Volt 2 или мониторы. А в конце урока вы подключите всё в правильном порядке и не получите щелчка в динамиках.

Теория простыми словами

В этом уроке пять понятий. Читайте их как знакомство с командой: кто за что отвечает.

DAW (Digital Audio Workstation, «цифровая звуковая рабочая станция») — это «студия внутри компьютера»: программа, где вы записываете, играете, меняете и сводите музыку. Наша DAW — Ableton Live 12 Suite. Если сравнить с кухней, DAW — это сама кухня с плитой, ножами и холодильником.

Аудиоинтерфейс (audio interface) — «переводчик» между компьютером и миром колонок и микрофонов. Компьютер говорит цифрами, колонки понимают электрические колебания. Интерфейс переводит одно в другое. У нас это UAD Volt 2. Аналогия: переводчик на деловых переговорах, который ничего не решает сам, но без него стороны друг друга не поймут.

MIDI — это не звук. Это «ноты-команды»: какая клавиша нажата, насколько сильно, когда нажата и когда отпущена. Аналогия: партитура для механического пианино. Бумажная лента с дырками не звучит, но, если пустить её через пианино, получится музыка. Пустите ту же ленту через другое пианино, и музыка прозвучит иначе.

У MIDI-ноты три главных свойства: номер ноты (какая клавиша), velocity (сила нажатия, число от 1 до 127) и время (когда началась и когда закончилась). Послушайте, как меняется звук при той же ноте и другой силе нажатия.

MIDI-контроллер (MIDI controller) — клавиатура, пэды или ручки без собственного звука. Они только отправляют команды. У нас два контроллера: MIDI-клавиатура (клавиши, а у многих моделей ещё ручки и фейдеры) и Push 2 (сетка из 64 пэдов и множество кнопок и энкодеров). С Live у Push 2 нет своей звуковой карты: звук всегда рождается в компьютере и выходит через Volt 2.

Покажем главную идею на одном примере: одна и та же MIDI-нота, а звук разный.

Теперь соберём схему. Путь у MIDI и у звука разный.

• Путь MIDI: клавиша MIDI-клавиатуры (или пэд Push 2) → USB-кабель → компьютер → Live.
• Путь звука: инструмент внутри Live рождает звук → драйвер → USB-кабель → Volt 2 → кабели → мониторы → ваши уши.

Запомните одну фразу: «MIDI идёт внутрь компьютера, звук идёт из компьютера наружу».

Где это в Live

В самом Live сегодня мы почти ничего не нажимаем: Live установим в следующем уроке, а звук из мониторов получим в уроке «Звук из мониторов: драйвер Volt 2 и первый звук». Но главный «маршрут» уже можно показать на схеме вашей студии.

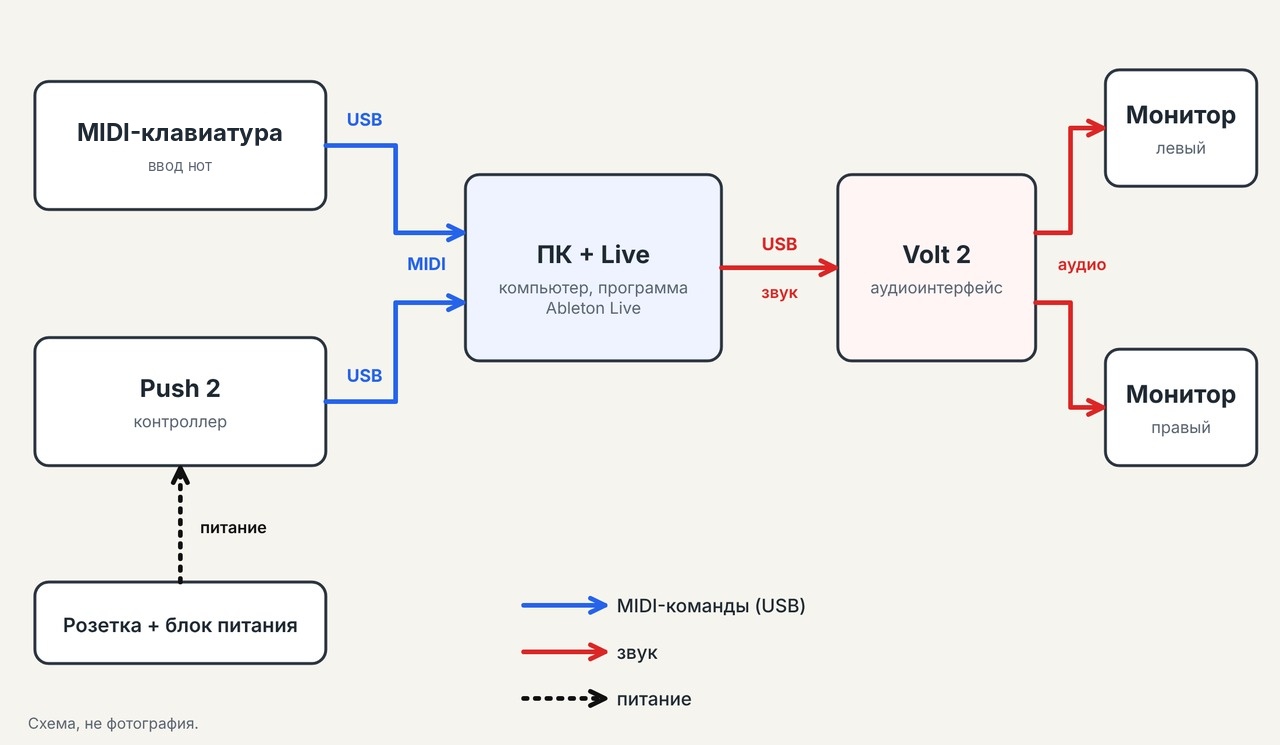

Увеличить

1. 1MIDI-клавиатура и Push 2 — отправляют только MIDI-команды
2. 2ПК + Live — здесь рождается звук
3. 3Volt 2 — переводит цифровой звук в электрический
4. 4Мониторы — включаются последними

Посмотрим на три задние панели, к которым вы подключите кабели.

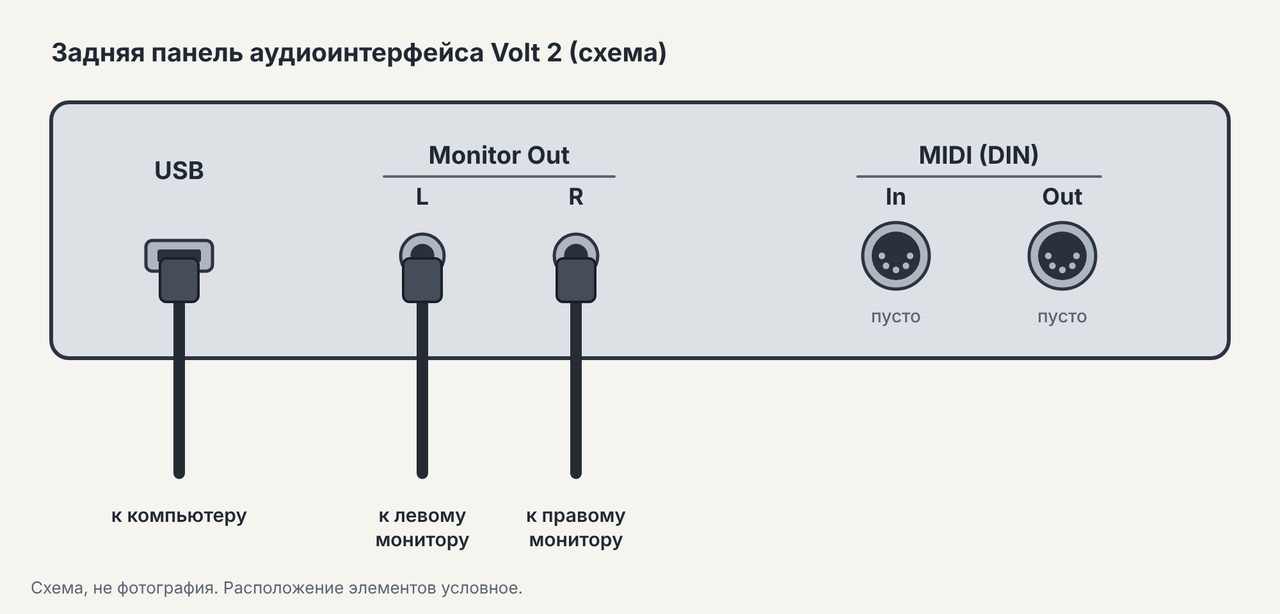

Увеличить

1. 1USB — к компьютеру (звук и питание)
2. 2Monitor Out L/R — к мониторам
3. 3MIDI In/Out DIN — пока не используем

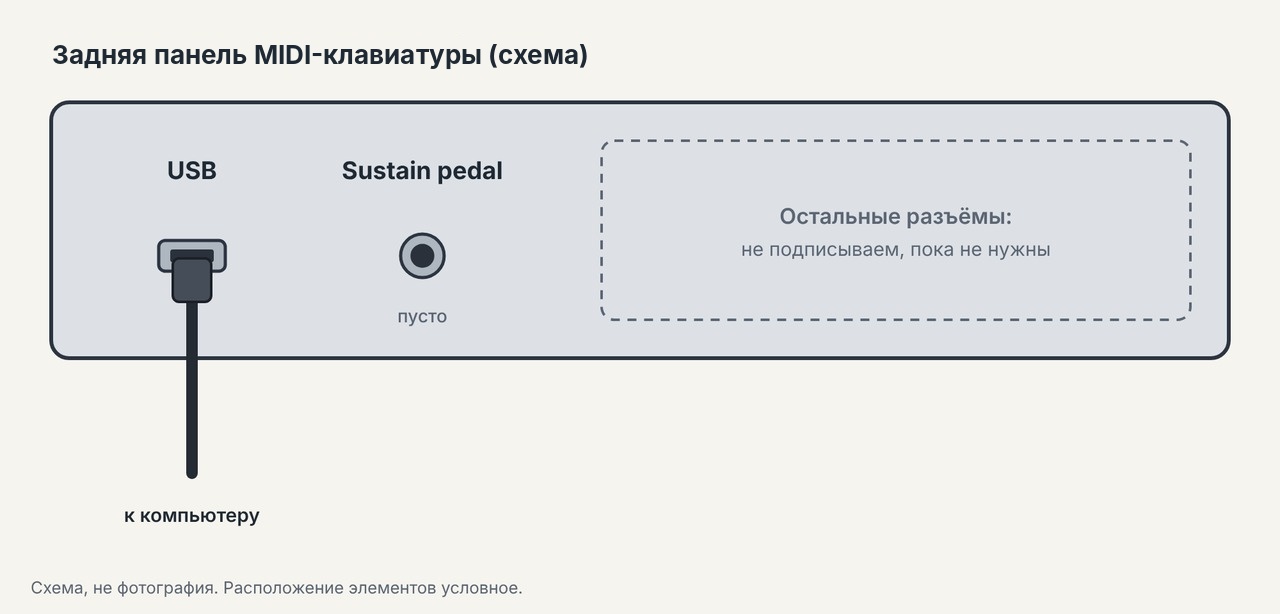

Увеличить

1. 1USB — к компьютеру
2. 2Sustain pedal — вход педали, пока пуст

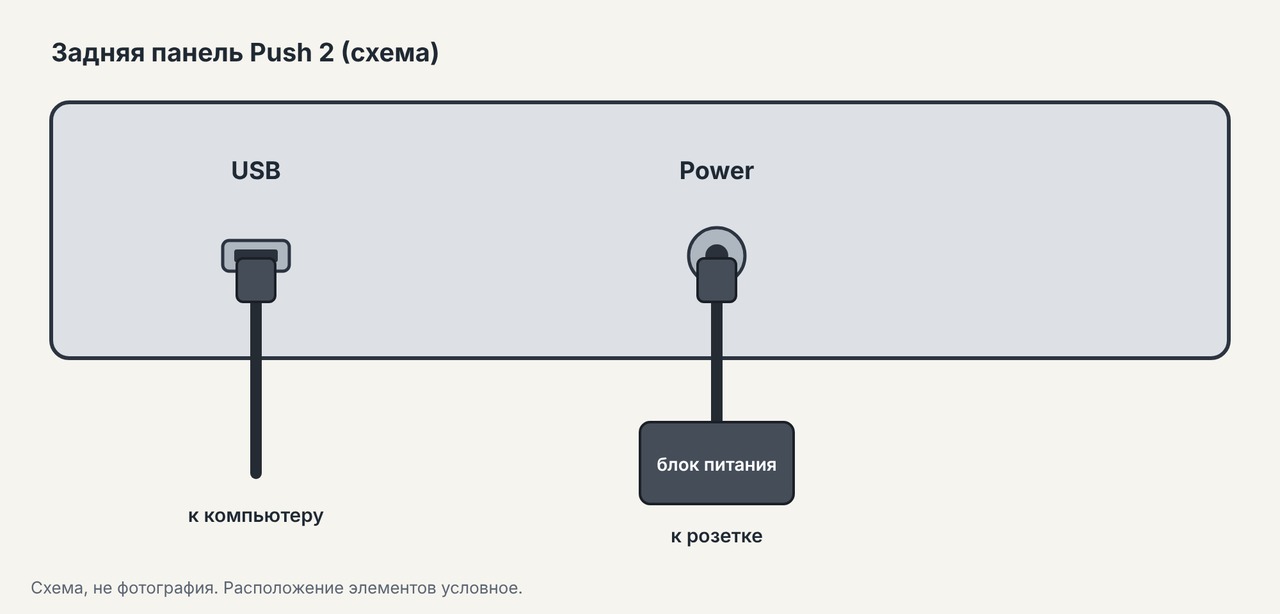

Увеличить

1. 1USB — к компьютеру
2. 2Power — разъём блока питания

Делаем вместе

Сначала выложите всё на стол: кабели, блок питания Push 2, USB-кабели для MIDI-клавиатуры, Push 2 и Volt 2, кабели для мониторов. Не подключайте ничего, пока не дочитаете первый шаг.

Теперь проверьте правила безопасности, как делают профессионалы.

Вот как звучит такой щелчок. Слушайте на малой громкости, чтобы узнавать его, а не пугаться.

Контрольная точка: все кабели подключены, ручка Monitor на минимуме, компьютер загрузился. Звука нет, и это нормально, потому что Live мы ещё не настраивали (урок «Звук из мониторов»).

Комбинаторика

В этом уроке нет «устройств Live», но есть ровно то, что нужно знать про студию заранее: типовые связки, коридоры и порядок действий.

Готовые связки

Вся наша студия — третья связка. Освоив её по частям, вы всегда сможете понять, какого звена не хватает.

Коридоры значений

Порядок кручения

1. Сначала ручку Monitor на минимум. Так любой сюрприз прозвучит тихо.
2. Затем включаем приборы по порядку, а мониторы последними.
3. Первый звук в Live запускаем на тихой громкости, и только потом медленно добавляем ручкой Monitor.
4. Выключаем в обратном порядке, начиная с мониторов.

Почему именно так: каждый прибор в цепочке может «щёлкнуть» при включении, а мониторы стоят в самом конце и слышат все щелчки.

Не трогайте пока

• MIDI DIN In/Out на Volt 2. Эти разъёмы нужны для внешних синтезаторов и старых клавиатур с пятиконтактным разъёмом. У нас MIDI-клавиатура и Push 2 идут по USB, поэтому разъёмы остаются пустыми. Вернёмся к ним, если вы купите аппаратный синтезатор.
• Кнопка Direct Monitor на Volt 2. Она нужна для записи микрофона и инструмента. Включать её не нужно, подробности в уроке «ASIO, частота и буфер».
• Кнопка Vintage на Volt 2. Работает с микрофонным входом. Для клавиш не нужна, вернёмся на уровне про запись.
• Вход педали на MIDI-клавиатуре (если он есть). Пока он пустой. По правилу курса (урок «Добро пожаловать») мы работаем на том железе, что есть: сустейн-педаль рекомендуем купить к уровню 4, закрытые наушники — к уровню 7, кабель для записи с телефона — когда понадобится. Больше ничего не покупаем.

Слушаем мастеров

В этом уроке нет отдельных прослушиваний: главное задание на слух — узнать звук ошибки. Но сегодня вечером включите любой ambient-альбом и представьте его путь: пэд родился внутри компьютера, прошёл через Volt 2 и пришёл к вам из мониторов. Тот же путь пройдёт и ваша музыка.

Ошибки новичков

Советы тренера Ableton

Итог

Теперь вы умеете:

• объяснять разницу между звуком (аудио) и MIDI как между записью концерта и нотами;
• называть роль каждого прибора: ПК с Live, Volt 2, MIDI-клавиатура, Push 2, мониторы;
• рисовать путь MIDI внутрь компьютера и путь звука наружу к мониторам;
• подключать оборудование в правильном порядке и не получать щелчков;
• объяснять, почему у Push 2 нет своего звука и зачем пока не нужны разъёмы MIDI DIN.

Следующий урок — «Live 12 Suite: установка, версия, паки и первое знакомство с Settings».
