Звук из мониторов: драйвер Volt 2 и первый звук

Зачем это

Послушайте два звука. Первый называется Test Tone: ровный синусоидальный тон 440 Гц, это нота A3 (ля первой октавы по нотации Live). Он создан самим Live для проверки.

Второй звук — настоящая музыка: пэд Bloom Pad из Core Library, одна длинная нота.

Сейчас ваш компьютер, скорее всего, играет звук через встроенную карту Realtek, а не через Volt 2. В этом уроке вы переключите Live на Volt 2, чтобы звук шёл по короткому профессиональному пути в мониторы, и сделаете первый шаг так, чтобы не пострадали ни уши, ни динамики.

Это самый «железный» урок первой недели. Зато после него у вас появится то, без чего нельзя двигаться дальше: уверенность, что звук из мониторов идёт, и порядок действий, если однажды он пропадёт.

Теория простыми словами

В уроке «Как устроена студия» мы нарисовали путь звука: Live → Volt 2 → мониторы. Сегодня мы ставим «мост» между Live и Volt 2.

Драйвер (driver) — программа-переводчик между Windows и устройством. Представьте, что у вас в гостях иностранец: он слышит вас, но не понимает слов. Переводчик — драйвер. Без него Windows знает, что к USB подключено что-то, но не умеет управлять именно Volt 2.

ASIO — особый вид драйвера, придуманный для музыки. Это выделенная полоса для автобусов: звук идёт мимо общих пробок Windows (браузера, плееров, системных сигналов). Подробно про задержку и буфер поговорим в уроке «ASIO, частота и буфер», а сегодня нам нужно одно: включить ASIO и услышать звук.

Монитор (monitor) в студии — это не экран, а колонка для прослушивания. Ручка Monitor на Volt 2 — общий регулятор громкости, который стоит между Volt 2 и мониторами. Это как кран на трубе: пока он закрыт, вода не идёт, как бы широко ни была открыта задвижка в Live.

Зачем вообще менять Realtek на Volt 2? Realtek — встроенная звуковая карта материнской платы: она рассчитана на видео и системные звуки, а не на музыку. У неё слабый выходной каскад, возможны фоновые шумы, а путь звука длинный. Volt 2 — устройство, созданное для студии: чистые преобразователи, нормальные выходы под мониторы и короткий путь ASIO. Для ambient, где главное мягкость и тишина между звуками, чистота выхода слышна сразу.

Test Tone — встроенный генератор тона в Live: он создаёт звук внутри программы, как камертон, который не зависит от того, играют ли ваши треки. Он не использует ни треки, ни инструменты, поэтому проверяет только цепочку «Live → драйвер → Volt 2 → кабели → мониторы». Если тон слышен, а музыки нет, виноват трек. Если не слышен ни то, ни другое, виновата цепочка.

Децибел (дБ, dB) — единица громкости. Её удобно представлять как шкалу уровня воды: 0 дБ в цифровой музыке — потолок, выше которого звук искажается, а все остальные значения отрицательные и идут вниз от потолка. −36 дБ — значит «на 36 ступеней ниже потолка», то есть очень тихо. Как ориентир: каждые −6 дБ уменьшают размах сигнала примерно вдвое, а на слух −10 дБ воспринимаются как «примерно вдвое тише». Поэтому −36 дБ — это осторожный старт, а не «слишком тихо».

Где это в Live

Окно настроек открывается так: Options → Settings (Ctrl+, (Mac: Cmd+,)). Откройте вкладку Audio.

Сначала сохраним состояние «до»: сделайте скриншот вкладки. Скорее всего, там написано Driver Type: MME/DirectX, а в устройстве вывода стоит Realtek Digital Output.

Запомните, где находятся три вещи: строка Driver Type, строка Audio Device и блок Test внизу вкладки с переключателем Test Tone, регулятором Tone Volume и значением Tone Frequency.

Делаем вместе

Весь урок занимает около 45 минут. Первые шаги про Windows и коробки, потом самое интересное.

Увеличить

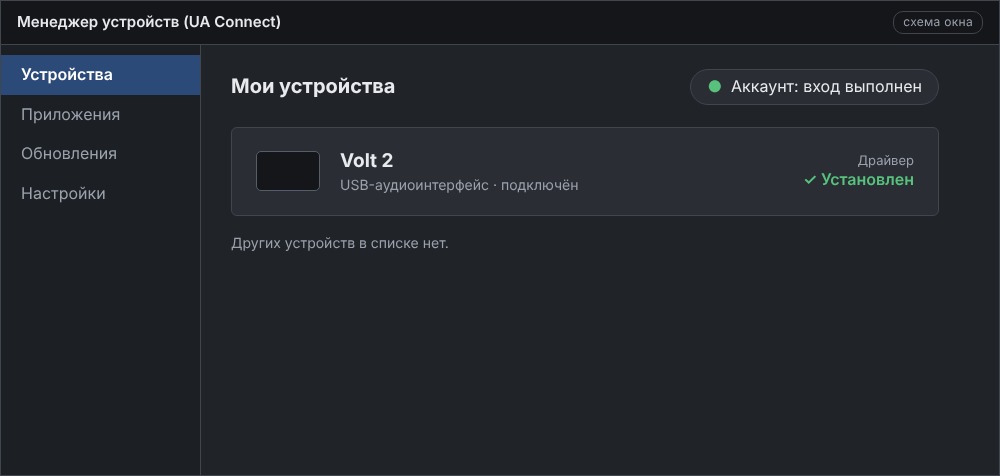

1. 1Список устройств: Volt 2
2. 2Статус драйвера: установлен
3. 3Аккаунт Universal Audio: вход выполнен

Теперь определим модель вашего интерфейса и зафиксируем её в «профиле студии».

Увеличить

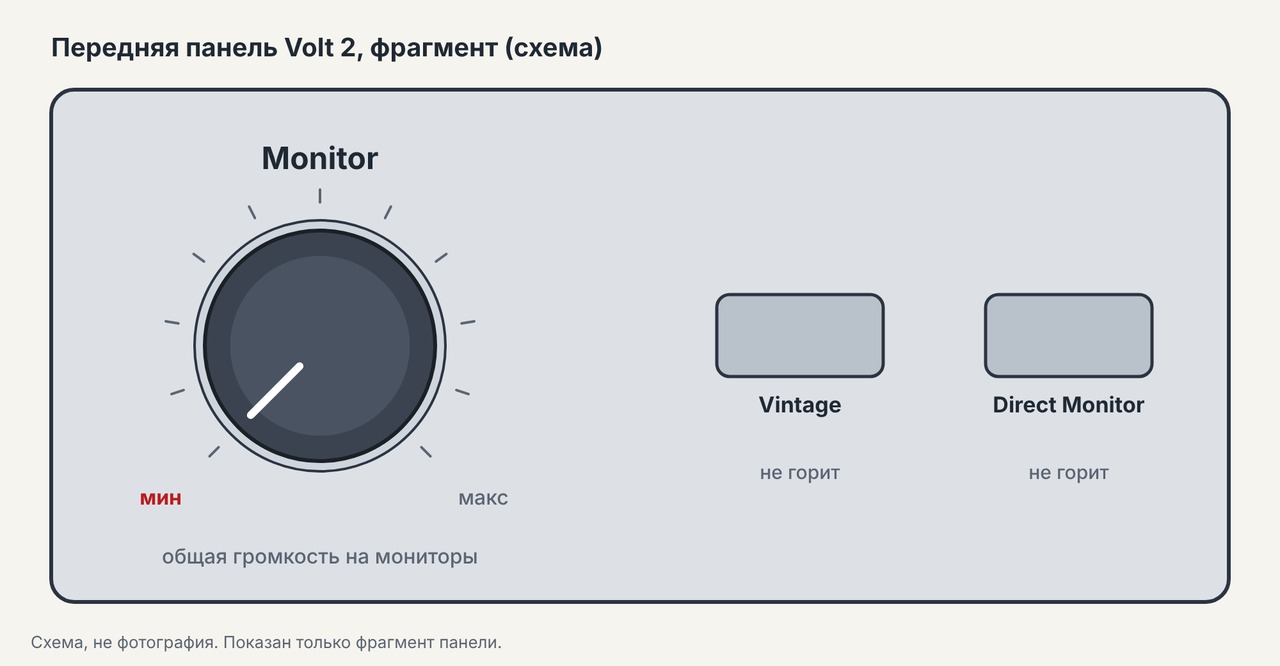

1. 1Monitor: общая громкость на мониторы, ставим в минимум
2. 2Vintage: режим предусилителя (пока не трогаем)
3. 3Direct Monitor: пока выключена

Увеличить

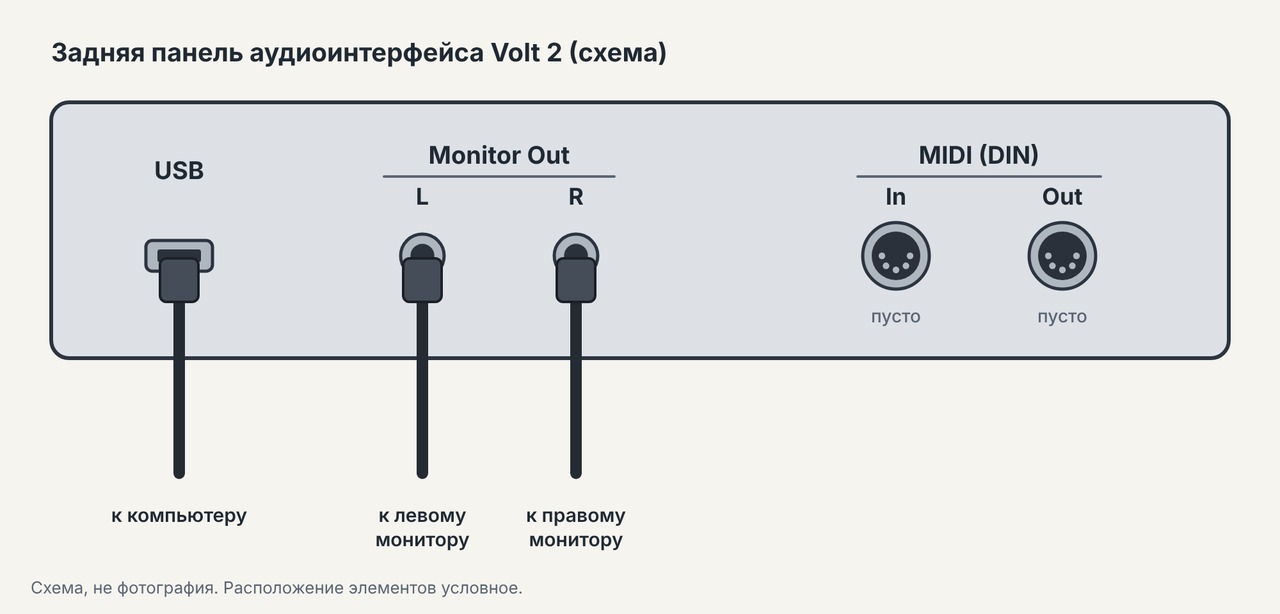

1. 1Monitor Out L / R: сюда идут кабели к мониторам
2. 2USB: кабель к ПК, напрямую
3. 3MIDI In/Out: пока не нужны

Увеличить

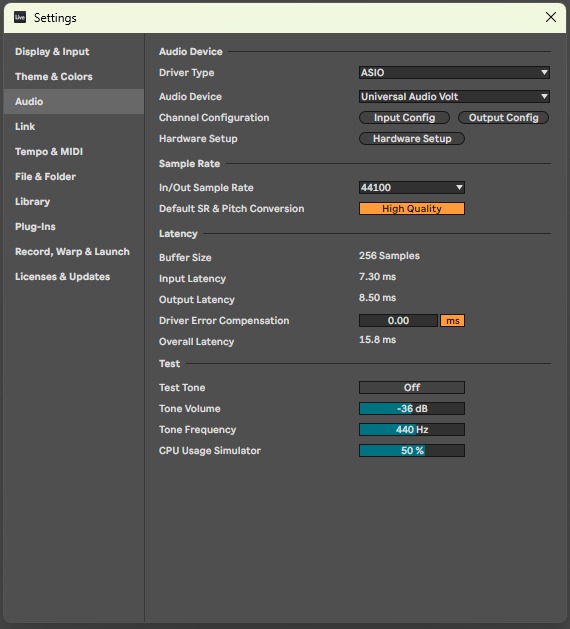

1. 1Driver Type: ASIO
2. 2Audio Device: Universal Audio Volt
3. 3Кнопка Output Config: пара 1/2 включена
4. 4Блок Test: Test Tone, Tone Volume −36 dB

Теперь самый ответственный момент: первый звук.

Теперь проверим каналы по очереди, чтобы не гадать, оба ли монитора работают. Это короткий приём, и он вам пригодится в студии много раз.

Контрольная точка: тон слышен из обоих мониторов, тихо и ровно, без треска и свиста. Если нет, перейдите к разделу «Если звука нет» ниже.

А теперь настоящая музыка.

Если пэд слишком тихий, добавьте громкость ручкой Monitor небольшими шагами. Остановитесь на уровне комфортного тихого звучания, как негромкий разговор в соседней комнате. Рабочую громкость мы определим по измерениям в уроке «Мониторы, комната и калибровка громкости».

Сохраните результат: File → Save Live Set As и положите набор в папку Ableton course/my-work/00/ под именем 00-02-09-sound-check. В следующих уроках вы откроете его снова, и звук уже будет настроен. Если вы предпочитаете начать с готового набора курса, на сайте есть учебный сет 00-sound-check.als: пустой набор с одним MIDI-треком, на котором стоит пэд Bloom Pad и включена кнопка Arm.

Профиль студии

Заведите для себя короткую «карточку студии» (в журнале или на листе бумаги). Она понадобится при любой проблеме: вы сможете за минуту сказать, что у вас стоит.

Теперь запишите в журнал одну строку, пока ощущение свежо: что вы услышали (тон или пэд), насколько тихо (положение ручки Monitor по «часам», например «на 8 часов»), и было ли что-то необычное. Через несколько недель вы заметите, насколько вырос ваш слух.

Если звука нет

Идите по порядку, от простого к сложному. Каждая проверка занимает полминуты.

1. Мониторы и кабели. Мониторы включены, кабели идут из выходов Monitor L/R на задней панели Volt 2 в мониторы, а не в выход для наушников или во вход Line.
2. Ручка Monitor. Она не в нуле. Поднимайте её по чуть-чуть, а не рывком.
3. ASIO и Volt. В Settings → Audio стоит ASIO и устройство Volt. Если там что-то другое, выберите заново. Помогает и такой приём: выберите любое другое устройство, а затем снова Volt.
4. Output Config. Включена пара выходов 1/2. Если в Live показаны селекторы входа и выхода у треков, проверьте, что выход трека идёт на Main, а выход Main на пару 1/2 (точные названия сверьте на экране).
5. Сам трек. Трек не заглушён (кнопка с номером трека, Track Activator, должна быть яркой), на треке есть инструмент, громкость трека и Main не в минимуме.

Если и после этого тишина, переходите к уроку «ASIO, частота и буфер»: там разобраны остальные типовые сбои. Другое приложение (например, браузер с видео) тоже может занять устройство, поэтому на время закройте всё лишнее.

Как звучат типичные проблемы

Хорошо знать не только правильный звук, но и неправильный. Вот что вы можете услышать в первый день и что это значит.

Запишите в журнал одну строку на каждый симптом, который вы встретили. Через месяц эти записи покажут, что чаще всего ломается именно у вас.

Путь Test Tone шаг за шагом

Когда вы нажимаете Test Tone, звук проходит шесть «станций». Каждая может быть местом поломки, поэтому полезно знать их по именам.

1. Генератор в Live создаёт синус 440 Гц на −36 дБ. Станция почти не ломается.
2. Драйвер ASIO принимает порции звука от Live. Ломается при неверном Driver Type или занятом устройстве.
3. USB-кабель переносит цифры до Volt 2. Ломается при плохом кабеле или хабе.
4. Преобразователь Volt 2 превращает цифры в электрический сигнал. Здесь работает ручка Monitor.
5. Кабели Monitor L/R несут сигнал в мониторы. Ломаются при неверном гнезде или недовтыкнутом штекере.
6. Мониторы усиливают сигнал и превращают его в воздух. Ломаются при выключенном питании или нулевой собственной ручке.

Поломка на любой станции даёт одну и ту же картину, тишину, поэтому порядок проверок в разделе «Если звука нет» идёт вдоль этого пути, от физического к программному.

Три вопроса «а что если»

• Что если Realtek тоже захочет играть? Системные сигналы Windows (звук уведомления) пойдут на Realtek или на то устройство, которое Windows считает основным, а не в Live. Это нормально: Live работает через ASIO отдельно.
• Что если Volt 2 отключили во время работы Live? Звук пропадёт. Подключите Volt 2 обратно, откройте Settings → Audio и заново выберите устройство.
• Что если имя в списке Audio Device не совпало с написанным в уроке? Выбирайте то, где есть слова Universal Audio или Volt, и запишите точное имя в профиль студии. Название зависит от версии драйвера.

Комбинаторика

Готовые связки

Три «рецепта» для разных ситуаций. Все значения безопасные.

Связка 1. Первая проверка звука (то, что вы только что сделали)

Связка 2. Проверка музыкой

Связка 3. Ежедневный запуск студии

Коридоры значений

Порядок кручения

1. Сначала ручка Monitor в минимум. Зачем: чтобы в любом случае первый звук был тихим.
2. Затем включаем мониторы. Зачем: они должны включаться при закрытом «кране».
3. Затем Driver Type и Audio Device. Зачем: пока не выбран Volt, звук идёт мимо него.
4. Затем Test Tone On. Зачем: он проверяет цепочку без треков.
5. Затем Monitor вверх, медленно. Зачем: найти тихий и комфортный уровень.
6. Затем Test Tone Off и только потом пэд. Зачем: отделить проверку цепочки от проверки трека.

Не трогайте пока

• Sample Rate и Buffer Size. Их настроим в уроке «ASIO, частота и буфер». Сегодня достаточно того, что звук идёт.
• Direct Monitor на Volt 2 (кнопка Off, Stereo, Mono). Нужна при записи, вернёмся на уровне 7. Пока оставьте выключенной.
• Кнопка Vintage и вход Gain. Это для микрофона и инструмента, уровень 7.
• Питание 48V. Только для конденсаторных микрофонов; без них держите выключенным.
• Input Config. Входы нам понадобятся при записи.
• Default SR & Pitch Conversion. Оставьте как есть.

Слушаем мастеров

Эта тема о звуке, а не о музыкальной теории, но у неё есть цель: чистый длинный звук без дефектов. Послушайте, как звучит такая музыка на хорошей системе.

Попробуйте тот же приём на тихой громкости. Включите трек в плеере (не в Live, пока Live держит ASIO: закройте Live или воспользуйтесь телефоном) и найдите положение, где звук различим, но не давит.

Этот опыт важен для нашего урока: если ручка Monitor стоит на комфортном тихом уровне, вы всё равно должны слышать детали. Если не слышите, проблема не в громкости, а в звуковой цепочке.

Ошибки новичков

Советы тренера Ableton

Итог

• Драйвер Volt установлен через UA Connect, Windows видит Volt 2.
• В Live на вкладке Audio выбраны ASIO и устройство Volt.
• Вы включаете студию в правильном порядке: ПК и Volt 2, ручка Monitor в минимум, мониторы последними.
• Test Tone на −36 дБ слышен из обоих мониторов, и вы поднимаете громкость плавно.
• Пэд Bloom Pad звучит из мониторов.
• Если звука нет, вы знаете пять проверок и порядок, в котором их делать.
